Lösungsarchitektur & Softwarearchitektur-Leistungen — von der Zielarchitektur bis zur umsetzungsreifen Dokumentation
Wann wird Lösungsarchitektur (Solutions Architecture) zum kritischen Erfolgsfaktor?
Viele Systemlandschaften wachsen organisch: Neue Anforderungen werden schnell umgesetzt, ohne die Gesamtarchitektur ausreichend zu berücksichtigen. Das Ergebnis sind unklare Systemgrenzen, Integrationen, die niemand mehr vollständig durchschaut, und architektonische Entscheidungen, die einmal getroffen, aber nie dokumentiert wurden. Startet ein neues Projekt oder muss ein bestehendes System erweitert werden, fehlt die verlässliche Grundlage für fundierte Entscheidungen.
Genau hier setzt Architekturarbeit an — nicht als theoretische Diagramm-Übung, sondern als klare, nachvollziehbare Grundlage, auf der Fachbereiche, IT-Leitung und Umsetzungsteams gemeinsam aufbauen können.
Von der Unternehmensarchitektur zur Softwarearchitektur
Architekturarbeit findet auf unterschiedlichen Ebenen statt, und diese zu vermischen ist eine der häufigsten Ursachen für Verwirrung in realen Projekten. Es hilft, drei Ebenen zu unterscheiden:
| Unternehmensarchitektur | Die gesamte Organisation: wie Geschäftsstrategie, Capabilities und das IT-Portfolio über alle Fachbereiche und Systeme hinweg zusammenspielen. Typische Ergebnisse: Capability Maps, Anwendungsportfolio, IT-Strategie und Ziellandschaft. |
| Lösungsarchitektur (Solutions Architecture) | Eine konkrete Geschäftsinitiative oder ein Programm, das meist mehrere Systeme, Plattformen, Teams und Anbieter umfasst. Typische Ergebnisse: Lösungsübersicht, System-Kontext, Integrationsarchitektur, Deployment-Sicht, Roadmap. |
| Softwarearchitektur | Die interne Struktur eines einzelnen Systems oder einer Anwendung: Komponenten, Daten, Schnittstellen und Laufzeitverhalten. Typische Ergebnisse: Komponentendesign, Datenmodelle, API-/Event-Spezifikationen, Sequenz- und Zustandsdiagramme. |
Die Grenzen zwischen diesen Ebenen sind nicht immer scharf, und bei kleineren Projekten deckt oft eine Person mehrere davon ab. Entscheidend ist, dass Entscheidungen auf jeder Ebene bewusst, aus den richtigen Gründen und nachvollziehbar getroffen werden.
Was wir anbieten
Wir bieten pragmatische Architektur-Leistungen auf den Ebenen Lösungsarchitektur (Solutions Architecture) und Softwarearchitektur — von der ersten Konzeption über die Integration bis zur laufenden Weiterentwicklung komplexer Softwaresysteme. Unternehmensarchitektur bieten wir nicht als eigenständige Leistung an; wo sie relevant ist, stellen wir sicher, dass unsere Arbeit mit dem größeren Enterprise-Kontext konsistent bleibt.
Im Mittelpunkt steht immer, geschäftliche und technische Anforderungen in eine klare, umsetzbare Architektur zu übersetzen, die sowohl die heutige Implementierung als auch die langfristige Weiterentwicklung des Systems unterstützt.
Lösungsarchitektur (Solutions Architecture): Aufgaben und Artefakte
Lösungsarchitektur-Arbeit umfasst Initiativen, die mehrere Systeme, Plattformen und Umsetzungsteams betreffen. Typische architektonische Fragestellungen, bei denen wir unterstützen:
- Was ist die richtige Zielarchitektur für diese Initiative?
- Wie fügt sich die Lösung in die bestehende IT-Landschaft ein?
- Was muss neu gebaut, integriert, wiederverwendet oder abgelöst werden (Build vs. Buy vs. Reuse)?
- Wie interagieren die Systeme zur Laufzeit, und wo liegen Verantwortlichkeiten und Grenzen?
- Welche nichtfunktionalen Anforderungen — Verfügbarkeit, Skalierbarkeit, Sicherheit, Compliance — prägen das Design?
- Was sind die größten architektonischen und Lieferrisiken, und wie werden sie gemindert?
Typische Artefakte und Dokumente
Jedes Engagement erzeugt ein maßgeschneidertes Set konkreter Ergebnisse. Für die Lösungsarchitektur gehören typischerweise dazu:
- Lösungsarchitektur-Übersicht / Vision-Dokument — das übergeordnete Modell von Komponenten und Verantwortlichkeiten samt Erzähltext.
- System-Kontextdiagramm — die Grenze der Lösung sowie ihre externen Akteure und Systeme.
- System-Komponentendiagramme — die wichtigsten Bausteine und ihre Beziehungen zueinander.
- Karte interner und externer Abhängigkeiten — worauf die Lösung angewiesen ist und was auf ihr aufbaut.
- Integrationsarchitektur & Schnittstellenverzeichnis — welche Systeme mit welchen kommunizieren und wie.
- Deployment-/Umgebungssicht — Laufzeit-Topologie über On-Premises-, Cloud- oder Hybrid-Umgebungen.
- Matrix nichtfunktionaler Anforderungen (NFR) — Ziele für Verfügbarkeit, Performance, Sicherheit und Compliance je Komponente.
- Architecture Decision Records (ADRs) — transparente Aufzeichnungen, warum zentrale Entscheidungen getroffen wurden, auf Lösungsebene.
- Risikoregister und Trade-off-Analyse — zentrale architektonische Risiken und die Abwägungen hinter gewählten Optionen.
- Migrations-/Modernisierungs-Roadmap — der Weg von der Ist- zur Ziel-Landschaft, einschließlich Koexistenz-Schritten.
- Build-vs-Buy- / Anbieterbewertung — strukturierter Vergleich von Eigenentwicklung gegenüber bestehenden Produkten.
Diese Artefakte schaffen ein gemeinsames Verständnis zwischen Fachbereich und IT und bilden eine solide Grundlage für Umsetzung und Entscheidungsfindung.
Softwarearchitektur: Aufgaben und Artefakte
Softwarearchitektur-Arbeit konzentriert sich auf das interne Design eines einzelnen Systems — häufig eines Systems, das Kerngeschäftsprozesse unterstützt und bei dem Verfügbarkeit, Skalierbarkeit und kontrollierte Veränderung essenziell sind. Typische Aufgaben umfassen:
- Entwurf einer modularen, lose gekoppelten internen Struktur mit klaren Komponentengrenzen.
- Festlegung klarer Verantwortlichkeiten für Daten und Geschäftslogik über Module oder Services hinweg.
- Auswahl von Integrationsmustern — API-first, event-getrieben oder eine Kombination aus beidem.
- Unterstützung schrittweiser Modernisierung und Koexistenz mit Legacy-Komponenten.
- Sicherstellen, dass das System seine Ziele für Verfügbarkeit, Skalierbarkeit und Wartbarkeit erreicht.
Typische Artefakte und Dokumente
Für die Softwarearchitektur gehören typischerweise dazu:
- Komponenten-/Moduldiagramme — die internen Bausteine des Systems und ihre Verantwortlichkeiten.
- Sequenzdiagramme — wie Komponenten für zentrale Szenarien im Zeitverlauf zusammenwirken.
- Zustandsdiagramme (State Machines) — der Lebenszyklus und die gültigen Übergänge zentraler Geschäftsobjekte.
- Logische und physische Datenmodelle — Entitäten, Attribute und Beziehungen sowie deren Abbildung auf die Speicherung.
- API-Spezifikationen — REST/OpenAPI-, GraphQL- oder gRPC-Verträge, einschließlich Ressourcen, Payloads und Fehlerbehandlung.
- Event-/Nachrichtenspezifikationen — Schemas, Topics, Zustellgarantien und Versionierungsstrategie.
- Datenflussdiagramme — wie Daten Ende-zu-Ende fließen und welches System welche Daten besitzt.
- Architecture Decision Records (ADRs) — zentrale Entscheidungen und Rahmenbedingungen auf Systemebene.
- Komponenten- und Schnittstellenbeschreibungen — detaillierte, pflegbare Dokumentation für Umsetzungsteams.
Diese Artefakte dienen als Single Source of Truth für Entwicklungs-, Integrations- und Testteams und unterstützen sowohl eine konsistente Umsetzung als auch eine sichere, kontrollierte Weiterentwicklung des Systems.
Zentrale Artefakte in der Praxis
Einige Artefakte tragen im Projektalltag den größten Teil der Last. Im Folgenden ein genauerer Blick auf sechs davon, jeweils mit einem vereinfachten Beispiel.
1. System-Kontextdiagramm
Das System-Kontextdiagramm definiert die Grenze eines Systems: mit welchen Akteuren und externen Systemen es kommuniziert und wozu jede Interaktion dient. Es ist meist das allererste Artefakt in einem neuen Engagement, weil es Fachbereich und IT vor jeder internen Design-Arbeit auf den Umfang ausrichtet.

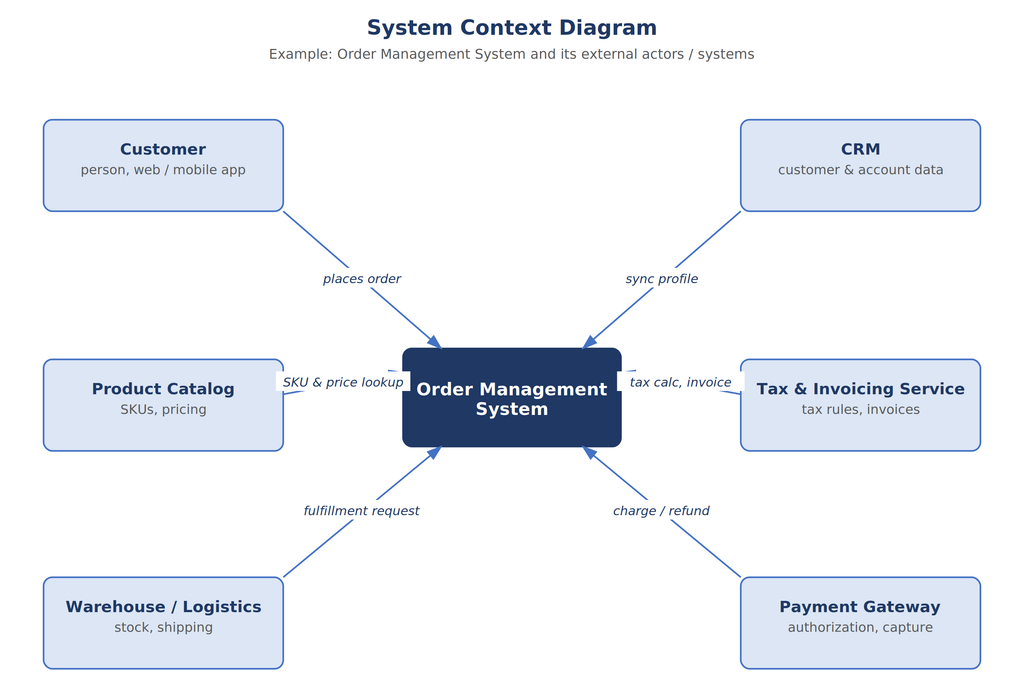

Beispiel: ein Order-Management-System und die externen Akteure und Systeme, von denen es abhängt.
2. Datenflussdiagramme
Ein Datenflussdiagramm zeigt, wie eine bestimmte Information — eine Bestellung, eine Zahlung, ein Kundendatensatz — vom Ursprung bis zum Ziel durch Systeme wandert und welches System an welcher Stelle die maßgebliche Quelle ist. Genau hier zeigen sich meist Konflikte bei der Datenhoheit und stille Duplizierung.

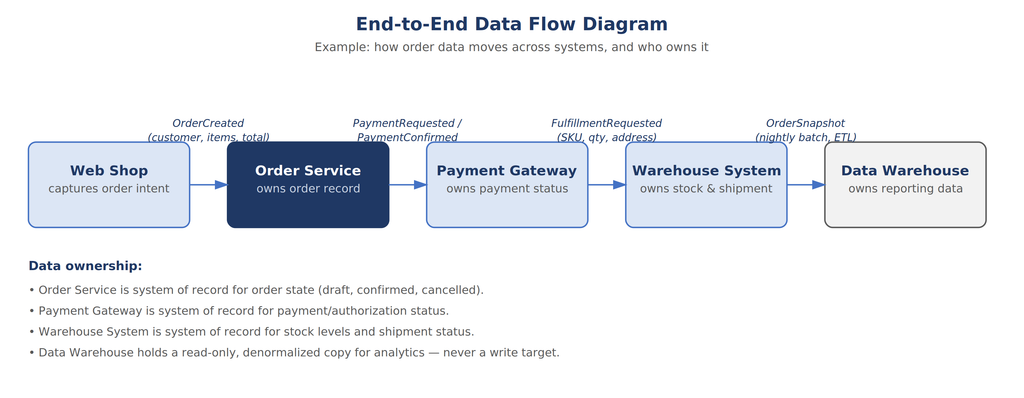

Beispiel: Bestelldaten fließen vom Web Shop über Order-, Payment- und Warehouse-System in das Data Warehouse.
3. Datenmodelle
Ein logisches Datenmodell erfasst die zentralen Entitäten einer Domäne, ihre Attribute und die Beziehungen zwischen ihnen — unabhängig von einer bestimmten Datenbanktechnologie. Es ist die Referenz, die Geschäftsregeln, APIs und Speicherdesign konsistent zueinander hält.

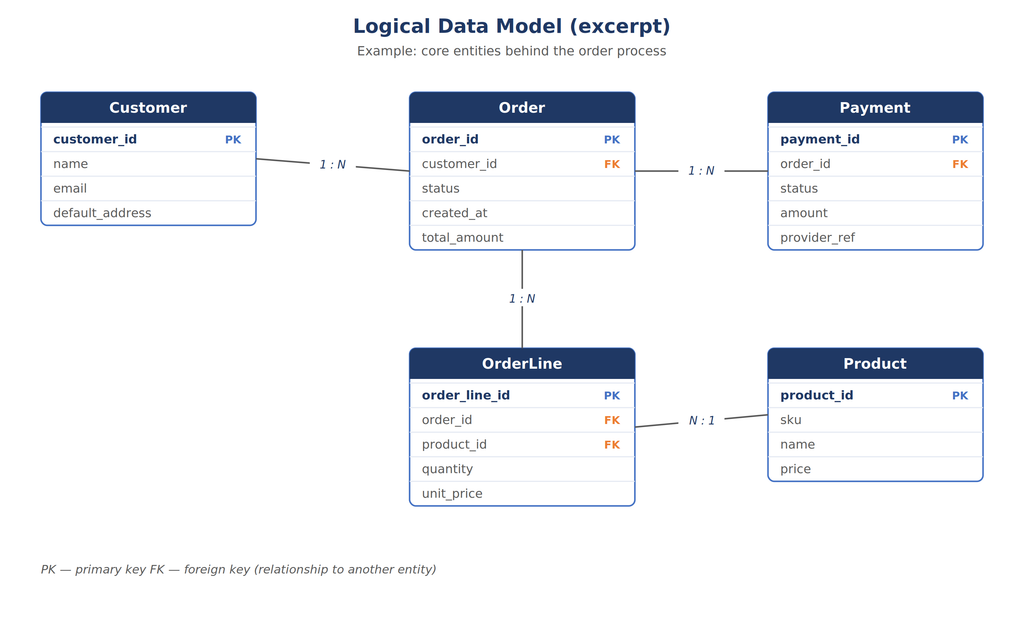

Beispiel: ein vereinfachtes Datenmodell hinter einemA Bestellprozess — Customer, Order, OrderLine, Product und Payment.
4. API- und Event-Spezifikationen
Die meisten modernen Systeme stellen dieselbe Fähigkeit auf mehr als eine Art bereit: eine synchrone API für direkte Anfragen und ein asynchrones Event für Systeme, die reagieren müssen, ohne zu blockieren. Beides explizit zu spezifizieren — einschließlich Fehlerbehandlung und Versionierung — vermeidet Mehrdeutigkeiten zwischen Teams, die gegen denselben Vertrag entwickeln.

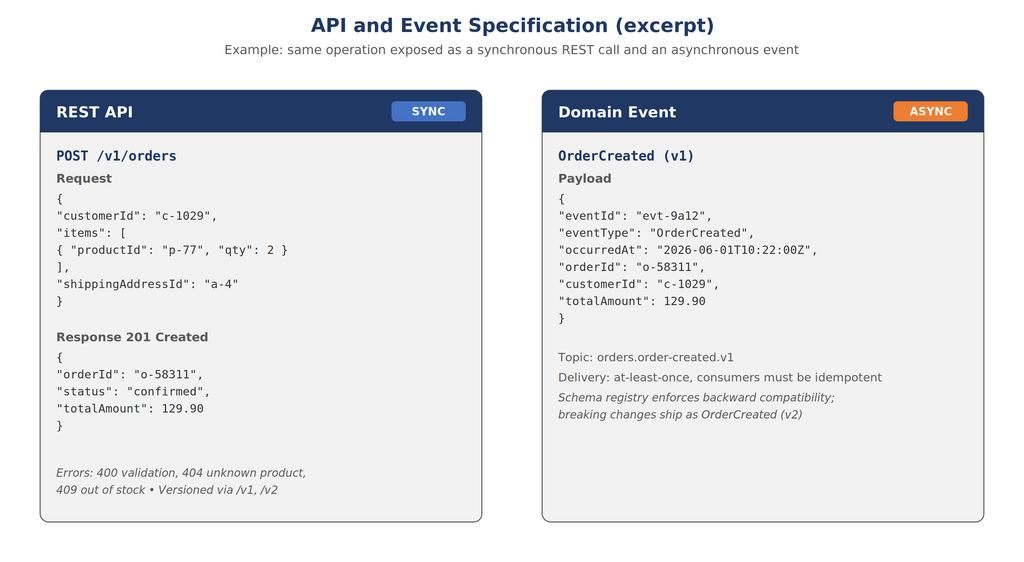

Beispiel: das Anlegen einer Bestellung, bereitgestellt als REST-Endpunkt und veröffentlicht als Domain-Event.
5. Sequenzdiagramme
Ein Sequenzdiagramm zeigt, wie ein bestimmtes Szenario Schritt für Schritt über Komponenten hinweg im Zeitverlauf abläuft — welche Aufrufe synchron, welche asynchron sind und in welcher Reihenfolge Dinge fehlschlagen können. Besonders nützlich ist das bei Szenarien, die mehrere Systeme durchlaufen, wo ein gemeinsames, eindeutiges Bild kostspielige Missverständnisse bei der Umsetzung verhindert.

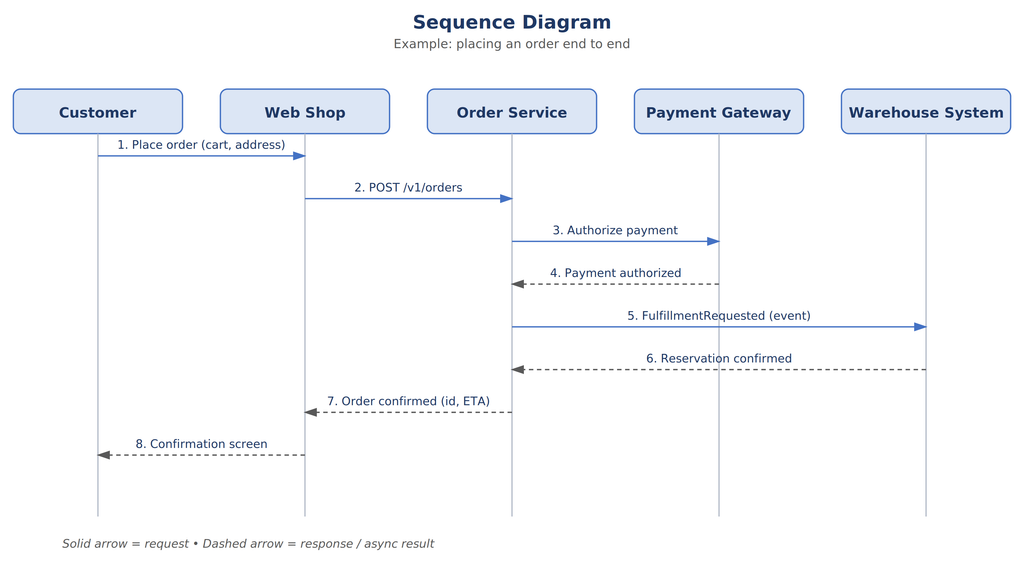

Beispiel: der Ende-zu-Ende-Ablauf einer Bestellung, von der Kundenaktion bis zur Reservierung im Warehouse.
6. Zustandsautomaten (State Machines)
Ein Zustandsautomat dokumentiert die gültigen Zustände eines Geschäftsobjekts und die erlaubten Übergänge zwischen ihnen. Er ist eines der wirksamsten Mittel, um fehlende Randfälle frühzeitig zu erkennen — etwa was mit einer Bestellung passiert, die nach der Zahlung, aber vor dem Versand storniert wird.

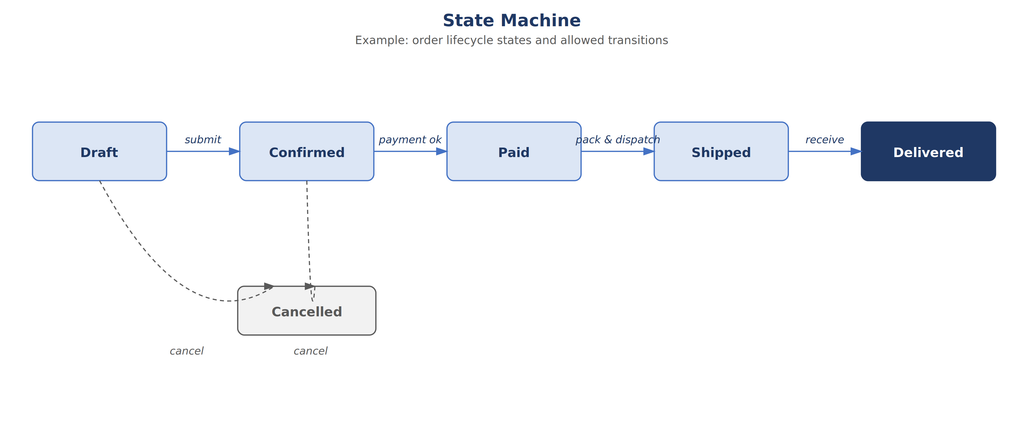

Beispiel: der Lebenszyklus einer Bestellung, von Draft bis Delivered, einschließlich des Cancelled-Pfads.
Bringen wir Klarheit in Ihre Architektur
Ob Sie eine Zielarchitektur für eine neue Initiative benötigen, eine zweite Meinung zu einem bestehenden Design oder tatkräftige Unterstützung dabei, Anforderungen in umsetzungsreife Dokumentation zu übersetzen — wir helfen sowohl auf Ebene der Lösungsarchitektur (Solutions Architecture) als auch der Softwarearchitektur.
Nehmen Sie Kontakt auf, um Ihre Systemlandschaft und die passende Form der Zusammenarbeit für Ihr Projekt zu besprechen — als einmalige Bestandsaufnahme, zeitlich begrenzte Design-Phase oder laufende architektonische Begleitung an der Seite Ihres Teams.
